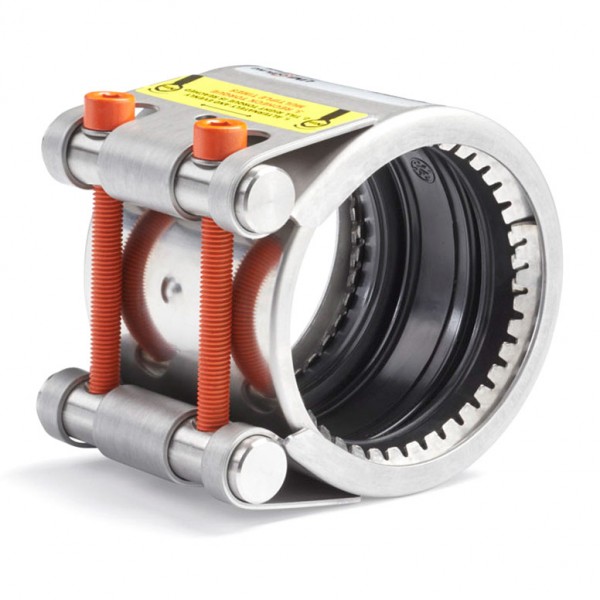

PipeGrip ø 21 bis 516 mm / von 600 psig bis 90 psig (EPDM)
| Durchmesserbereich: | <= 172 mm, > 172 mm |
| Rohrmaterialien: | Metallrohr - Metallrohr |
| Durchfließendes Medium: | Trinkwasser / Abwasser / Luft / Druckluft (ölfrei) / Feststoffe -30 °C bis +125 °C EPDM HT (peroxyd) |
| Druckstufe: | PN 25 |
| Zugfest / nicht Zugfest: | Zugfest |
Für Preisinformationen bitte hier anmelden.
- Artikel-Nr.: DO-GS16A4E21-24
- Zolltarif-Nr.: 73072980
- PipeGrip 600 psig ZUGFEST mit EPDM Dichtung -30°C bis +125°C in A4 (316/1.4571) Qualität Ø min./max. 21-23 mm Breite 45 mm 1 Verschluss Ursprungsland: NL Zolltarifnr.: 73072980 Gewicht: 0,3 kg
Produktinformationen "PipeGrip ø 21 bis 516 mm / von 600 psig bis 90 psig (EPDM)"
Wichtige Hinweise:
- Verwenden Sie die Montage- und Demontageanleitung.
- PN = Arbeitsdruck unter Berücksichtigung der Anwendungslasten für Industrieanwendungen. Bei Schiffsbauanwendungen liegt PN eine PN-Klasse darunter, z. B. PN 25 Industrie = PN 16 Schiffsbau.
- PN-Klassen = PN 2,5; PN 6; PN 10; PN 16; PN 25
- Prüfdruck = PN x 1,5
- Die Druckangaben erfolgen unter der Voraussetzung, dass radial steife Stahlrohre mit einer Mindestwandstärke unter statischer Belastung eingesetzt werden.
- Für andere Rohrmaterialien verwenden Sie das technische Handbuch.
- Bandeinlagen sind bei speziellen Anwendungen notwendig.
- Stützhülsen müssen bei thermoplastischen Kunststoffrohren verwendet werden (PE/PP/PB/PVC/ABS...).

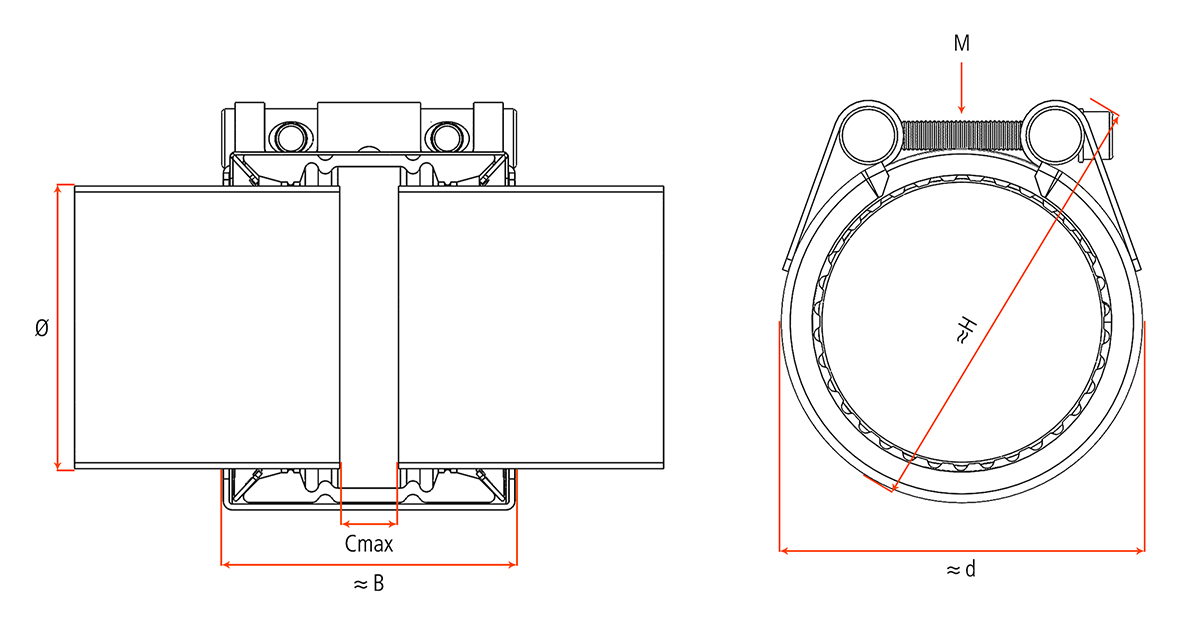

| OD Ø min. / max. | ? B | Cmax | ? d | ? H | M | Gewicht | ? Volumen |
| 21 / 23 mm | 45 mm | 10 mm | 46 mm | 76 mm | M6 | 0.3 kg | 1 dm3 |
